MOVOARM MA

Pneumatischer Kompaktknickarm

Der MOVOARM MA wurde speziell für die Anwendungen an den Montagelinien der Automobilindustrie entwickelt. Die kompakte Bauweise ermöglicht den Einbau auch in engen Platzverhältnissen. Die Tragfähigkeit von 100 kg gibt ausreichend Sicherheit bei der Handhabung z.B. von gängigen Automobilbaugruppen wie z.B. Batterien, Frontends, Sitze, Türen etc. Die Hubhöhe kann je nach Anforderung variabel eingestellt werden.

Der Aktionsradius bis zu 1,8 m sorgt für ausreichend großen Arbeitsbereich, um z.B. Material neben der Montagelinie aufnehmen und die Einbauposition am Fahrzeug bequem erreichen zu können. Die Drehachsen des Manipulators sind um 330° drehbar und können durch einstellbare Anschläge den Funktionen entsprechend begrenzt sowie pneumatisch festgesetzt werden (Parkbremsen).

Mittels eines Fahrwerkrahmens kann der MOVOARM MA innerhalb eines deckenabgehängten Schienensystems manuell entlang der Montagelinie verfahren werden. Optional kann auch ein Reibradantrieb die Längsbewegung unterstützen. Die Balanciersteuerung des Gerätes gleicht das Gewicht der Laste automatisch aus, so dass der Bediener die Last gewichtsfrei und sensibel bewegen und an der Karosse positionieren kann. Zur Abdeckung des Arbeitsbereiches in X-Richtung der Montagelinie ist der MOVOARM mittels Deckenlaufwagen innerhalb eines leichtgängigen Aluminium-Schienensystems vom Typ MOVORAIL manuell verfahrbar.

Entscheidende Merkmale

  • Tragfähigkeit bis zu 100 kg
  • Kompakte Bauart
  • Hub einstellbar
  • Lastmomente bis zu 500 Nm
  • Pneumatischer Antrieb–Ex-Schutzgeeignet
  • Drehachsen wälzgelagert und wartungsfrei
  • Drehachsen mit Sicherheitsbremsen
  • geringes Eigengewicht
  • CE-Konform
Traglast 100 kg (Typ MA 100 –1,8 = 75kg)
Zul. Lastmoment 500 Nm
Energie Druckluft ungeölt
Arbeitsdruck min. 5–8 bar
Luftverbrauch je Hub 12 NL
Temperatur-Bereich 5 –40°C
Gewicht ca. 125 kg
Bauhöhe BH 600 mm
Hub H 375 mm (Typ MA 100 –1,8 = 550 mm)
Länge Vertikalarm Z Nach Wunsch
Arbeitsradius R 1.500 mm (Typ MA 100 –1,8 = 1800 mm)
Ausleger Innen Ri 750 mm
Ausleger Aussen Ra 750 mm

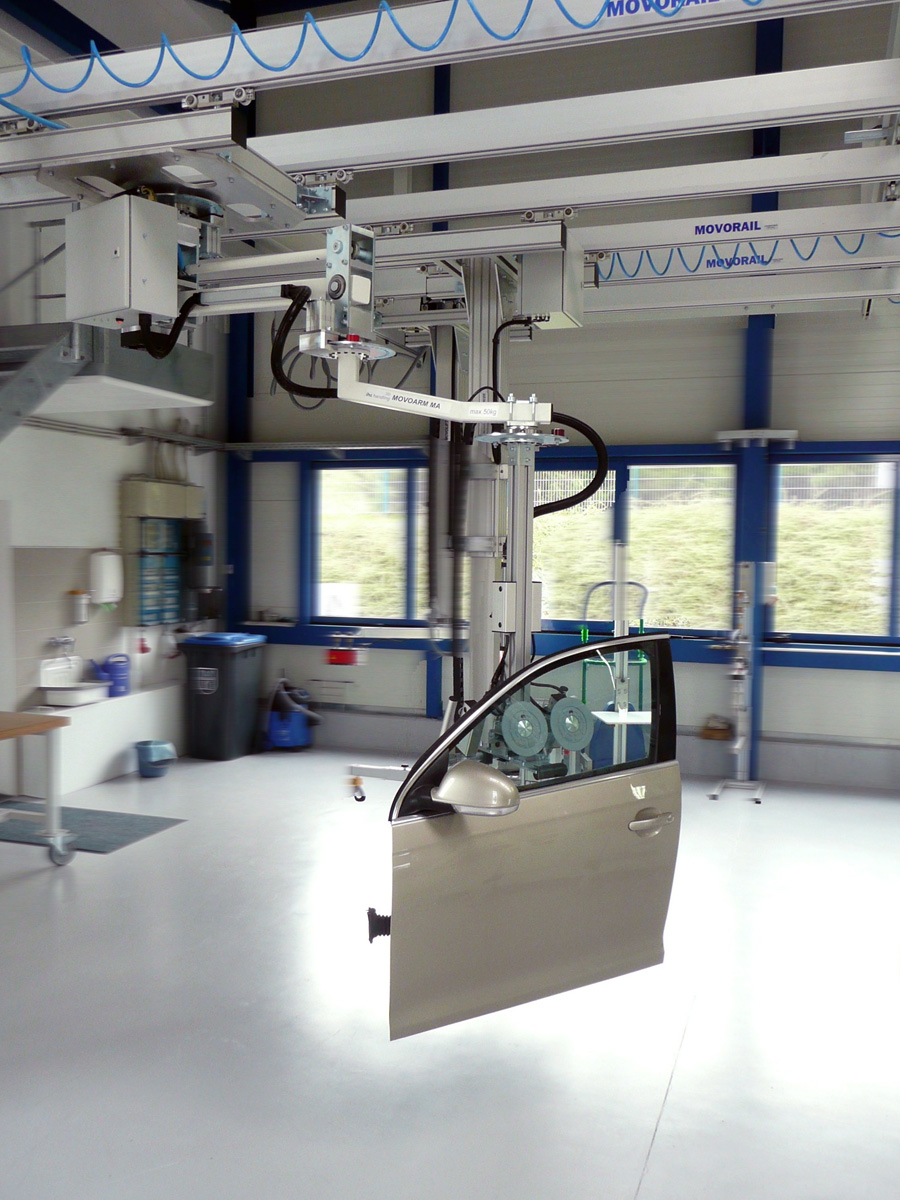

Türenausbau
